太阳能控制器电路图

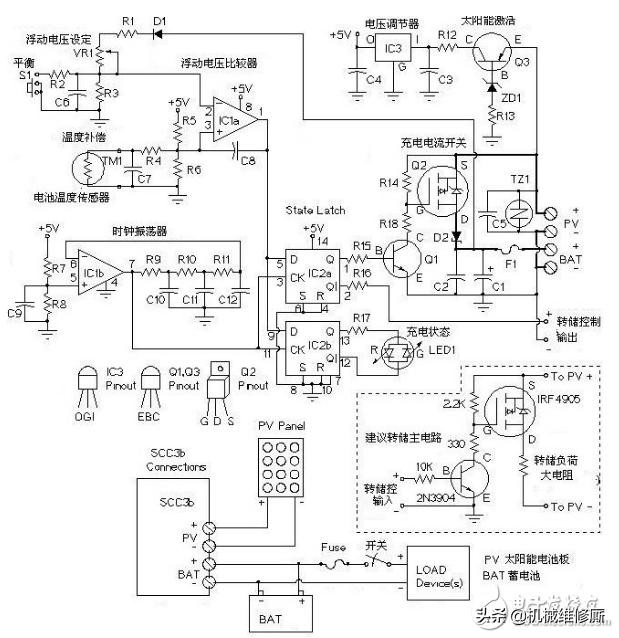

12V 20A 太阳能充电控制器电路图
IC1 TLC2272Cp
IC2 CD4013BE CMOS
Q1 2N3904
Q2 IRF4905
Q3 2N3905
D1 1N4148
D2 20L15T
ZD1 1N5242 12V 稳压二极管
LED1 红/绿双色
TZ1 V7270 or V727 瞬态电压抑制器
TM1 2.0K（25℃） NTC 热敏电阻
F1 20A 保险
VR1 100K
所有电阻 1/4w
R1 270K
R2 470K
R3 75K
R4 180K
R5，R7，R8，R9，R10，R11 100K
R6 200K
R12，R16，R17，R18， 330Ω
R13，R14 2.2K
R15 10K
C1 220μf 35V
C8 10nf
c2-c7，c9-c12 100nf
